การจัดหาระบบผนังอาคาร: พารามิเตอร์หลักที่จะรวมไว้ในเอกสาร RFQ

การคัดเลือกซัพพลายเออร์ระบบหุ้มด้านหน้าอาคารโดยไม่ต้องขอใบเสนอราคาทั้งหมดถือเป็นทางลัดที่แพงที่สุดในการจัดหาส่วนหน้าอาคาร ในโครงการเชิงพาณิชย์ชายฝั่ง ผู้รับเหมารายหนึ่งเปรียบเทียบราคาที่ใกล้เคียงกันสามรายการสำหรับฉากยึดผนังหินธรรมชาติ และเลือกราคาต่ำสุด ชิ้นส่วนถูกส่งมาในเหล็กชุบสังกะสีแทนเกรดสแตนเลส 304 ในแบบโครงสร้าง และเกิดคราบสนิมภายในหกปี Jiangsu Aozheng Metal Products Co., Ltd. ซึ่งเป็นผู้ผลิตช่องพุกแบบหล่อ เหล็กยึดเสริมหุ้ม พุกตัดใต้ และอุปกรณ์ยึดคอนกรีตสำเร็จรูป พบว่ารูปแบบนี้เกิดขึ้นซ้ำทุกครั้งที่ RFQ ละเว้นพารามิเตอร์ทางเทคนิค บทความนี้จะกำหนดจุดการวัดที่อยู่ใน RFQ ของระบบหุ้มส่วนหน้าอาคารทุกระบบ ตั้งแต่ค่าน้ำหนักบรรทุกและเกรดวัสดุไปจนถึงเกณฑ์ความคลาดเคลื่อนในการปรับและข้อกำหนดด้านเอกสารประกอบ

RFQ แปลงข้อกำหนดของโครงการเป็นภาระผูกพันของซัพพลายเออร์

RFQ เป็นสัญญาพื้นฐานด้านเทคนิคของแพ็คเกจหุ้ม ทุกพารามิเตอร์ที่คุณละเว้นคือการตัดสินใจที่ซัพพลายเออร์จะทำเพื่อคุณ ซึ่งโดยปกติจะเป็นไปในทิศทางของต้นทุนการผลิตที่ต่ำลง

แผนกการผลิตสามารถผลิตเฉพาะสิ่งที่เอกสารใบเสนอราคากำหนดเท่านั้น หาก RFQ ไม่ได้ระบุเกรดสแตนเลส ซัพพลายเออร์จะกำหนดราคาเกรดที่ชนะการสั่งซื้อ ไม่ใช่เกรดที่อาคารต้องการ ตรรกะเดียวกันนี้ใช้กับรูปทรงของตัวยึด ความหนาของการเคลือบ รายงานการทดสอบ และบรรจุภัณฑ์

• โหลดโครงสร้างและความต้านทานที่ต้องการ
• เกรดวัสดุและระบบป้องกันพื้นผิว
• รูปทรง ช่วงการปรับ และขนาดส่วนต่อประสาน
• สภาพพื้นผิวและวิธีการติดตั้ง
• ภาระผูกพันในการจัดทำเอกสาร การทดสอบ และการตรวจสอบย้อนกลับ

พารามิเตอร์โครงสร้างและโหลด

ค่าโหลดต้องเขียนเป็นตัวเลขพร้อมหน่วย ไม่ใช่คำอธิบายเชิงคุณภาพ เช่น หนักหรือมาตรฐาน RFQ ต้องระบุว่าต้องการความต้านทานใด: ความแข็งแกร่งของลักษณะเฉพาะหรือความต้านทานการออกแบบ และภายใต้ปัจจัยด้านความปลอดภัย

Dead Load รวมถึงน้ำหนักแผงทั้งหมด น้ำหนักตัวเองของฉากยึด และฉนวนที่สะสมอยู่ด้านหลังแผ่นหุ้ม แรงลมซึ่งมักเป็นภาระควบคุมบนส่วนหน้าอาคารสูง จะต้องกำหนดเป็นแรงดันหรือแรงดูดในหน่วยกิโลปาสคาลสำหรับแต่ละโซนด้านหน้าอาคาร ข้อกำหนดการเคลื่อนที่ของแผ่นดินไหวและความร้อนจะตัดสินว่าระบบรองรับต้องมีรูเจาะหรือการเชื่อมต่อแบบเลื่อนหรือไม่ ขีดจำกัดการโก่งตัว ซึ่งมักแสดงเป็นเศษส่วนของช่วง เช่น L/200 ช่วยปกป้องรูปทรงของข้อต่อแผง

ขายึดมุม L สเตนเลสสตีลแบบปรับได้สำหรับระบบหุ้ม ขายึดแบบปรับได้ 3 แกนที่ออกแบบอย่างแม่นยำสำหรับส่วนหน้าที่มีการระบายอากาศ มีจำหน่ายใน AISI 304 หรือ 316L รับน้ำหนักได้สูงสุด 12 kN ชดเชยความผิดปกติของพื้นผิวและการเคลื่อนที่ของความร้อน ดูผลิตภัณฑ์ →

เกรดวัสดุและการปกป้องพื้นผิว

เกรดวัสดุคือความมุ่งมั่นด้านความทนทาน การเลื่อนการตัดสินใจนี้ออกไปจนกระทั่งหลังจากขั้นตอน RFQ แทบจะรับประกันได้ว่าจะมีการทดแทน เนื่องจากแรงกดดันด้านราคาผลักดันซัพพลายเออร์ให้หันไปหาโลหะผสมหรือการเคลือบที่ถูกที่สุดซึ่งยังคงเป็นไปตามคำที่เขียนไว้

สแตนเลสเกรด 304 และ 316 เป็นตัวเลือกที่พบบ่อยที่สุดสองประการสำหรับฉากยึดผนังอาคารและช่องพุก เกรด 316 เติมโมลิบดีนัม ซึ่งช่วยเพิ่มความต้านทานคลอไรด์ และทำให้เป็นมาตรฐานสำหรับสภาพแวดล้อมชายฝั่งและเกลือละลายน้ำแข็ง โดยทั่วไปแล้วเหล็กชุบสังกะสีแบบจุ่มร้อน (HDG) จะมีการเคลือบสังกะสีหนา 70 ถึง 85 ไมโครเมตร และเหมาะกับโครงการอุตสาหกรรมหรือในพื้นที่ที่มีความชื้นต่ำ ชิ้นส่วนชุบสังกะสีด้วยไฟฟ้าชุบสังกะสีมีไว้สำหรับสภาพภายในหรือที่มีการป้องกันชั่วคราวเป็นหลัก และเกิดสนิมได้อย่างรวดเร็วในรอบความชื้นด้านหน้าอาคาร

ควรตรวจสอบการเลือกวัสดุโดยเทียบกับโซนรับแสงก่อนที่จะส่งซอง การปฏิบัติ คำแนะนำในการเลือกฉากกั้นสแตนเลส แปลเงื่อนไขการสัมผัสเป็นการตัดสินใจเกรดและการตรวจสอบโหลด

เรขาคณิต ช่วงการปรับ และขนาดอินเทอร์เฟซ

เรขาคณิตตัดสินใจว่าจะสามารถติดตั้งฉากยึดได้เลยหรือไม่ ช่วงการปรับจะตัดสินใจว่าจะจัดตำแหน่งที่ไซต์ได้หรือไม่

ความหนาของแผงจะควบคุมความกว้างของช่องหรือความลึกของรอยตัดของส่วนรองรับ แผงหินธรรมชาติขนาด 20 ถึง 30 มม. กระเบื้องเซรามิคขนาด 10 ถึง 18 มม. และแผงอลูมิเนียมคอมโพสิตขนาด 3 ถึง 6 มม. แต่ละรายการต้องมีช่วงการยึดเกาะที่แตกต่างกัน RFQ ควรระบุความยาวของขายึด ระยะห่างของร่อง และความเข้ากันได้ของชิ้นส่วนเกลียวกับช่องพุกหรือสลักเกลียวตัวทีที่เลือก ตำแหน่งการหล่อเข้าไม่เคยสมบูรณ์แบบ ดังนั้นให้ระบุช่วงการปรับที่ต้องการทั้งในแกนแนวตั้งและแนวนอนในหน่วยมิลลิเมตร และตรวจสอบว่าขายึดส่งผ่านรูเจาะหรือเม็ดมีดแบบเกลียวหรือไม่

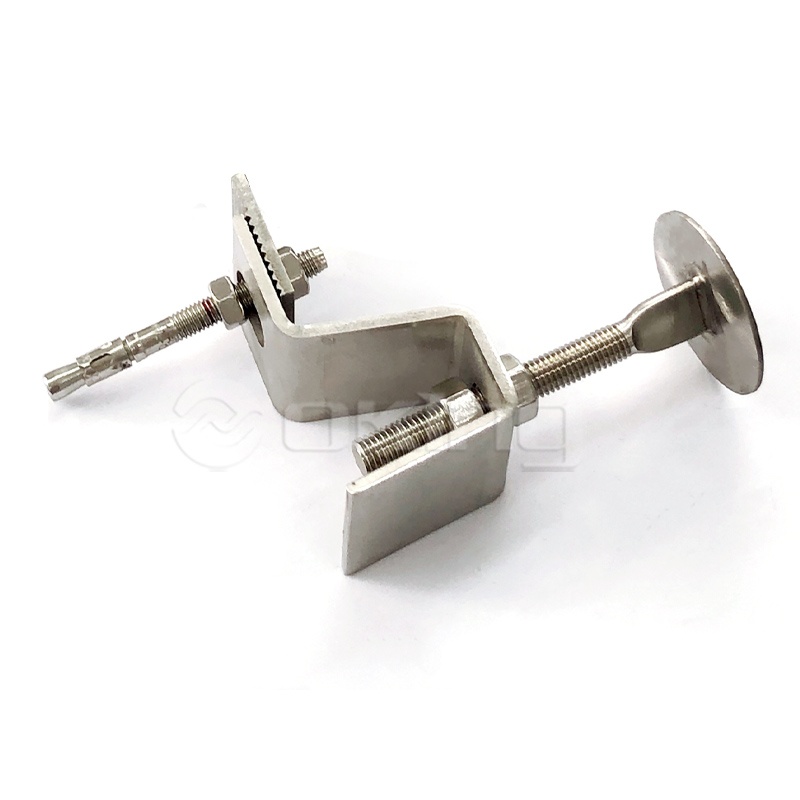

พุกสแตนเลส Z สำหรับระบบผนังม่านหิน ฉากยึดรูปตัว Z ที่เชื่อมต่อกันช่วยให้ยึดเกาะผนังหินและกระเบื้องได้อย่างปลอดภัย ทนทานต่อแรงลมและแรงแผ่นดินไหว เหมาะสำหรับพื้นผิวที่ไม่เรียบซึ่งจำเป็นต้องปรับพื้นที่ ดูผลิตภัณฑ์ →

สภาพพื้นผิวและวิธีการติดตั้ง

ระบบตรึงแบบหล่อเข้าและหลังการติดตั้งตอบคำถามเชิงโครงสร้างที่แตกต่างกัน RFQ ต้องระบุว่าระบบใดที่การออกแบบยอมรับ เนื่องจากการแทนที่รายการหนึ่งด้วยการเปลี่ยนแปลงอื่นๆ พฤติกรรมการโหลด ระยะห่างของขอบ และลำดับการติดตั้ง

ช่องพุกแบบหล่อฝังอยู่ในคอนกรีตก่อนเท และเป็นทางเลือกที่ดีสำหรับผนังหินหนา ดินเผา และคอนกรีตสำเร็จรูป ส่วนต่อขยาย การตัดราคา และพุกเคมีหลังการติดตั้งจะถูกเพิ่มในภายหลัง พุกตัดราคาเป็นทางเลือกปกติสำหรับพื้นที่คอนกรีตที่มีรอยแตกร้าวและบริเวณที่เกิดแผ่นดินไหว RFQ ควรตั้งชื่อระดับกำลังคอนกรีต เช่น C25/30 ความหนาของชิ้นส่วน ระยะขอบและระยะห่าง และประเภทประสิทธิภาพที่จำเป็นสำหรับคอนกรีตที่แตกร้าวหรือไม่แตกร้าว

• เกรดคอนกรีตและความหนาของชิ้นส่วนขั้นต่ำ
• ระยะห่างขอบและระยะห่างของจุดยึด
• การจำแนกประเภทคอนกรีตแตกร้าวหรือแตกร้าว
• วิธีการเจาะและอุปกรณ์ที่ได้รับอนุญาต
• หมวดหมู่ประสิทธิภาพอัคคีภัยหรือแผ่นดินไหว

ช่องยึดแบบหล่อสังกะสีแบบจุ่มร้อน ช่องฝังตัวสำหรับส่วนหน้าอาคารที่มีน้ำหนักมาก มีให้เลือกทั้งแบบรีดร้อนและรีดเย็น โดยมีหลายขนาดและพิกัดน้ำหนัก เหมาะสำหรับคอนกรีตที่มีรอยแตกร้าวและบริเวณที่เกิดแผ่นดินไหว โดยสามารถปรับจุดยึดได้ ดูผลิตภัณฑ์ →

การเลือกช่องจะขึ้นอยู่กับประเภทโปรไฟล์ วัสดุ และรูปทรงของการยึด แนะแนวแล้ว วิธีการเลือกช่องพุกแบบหล่อ ครอบคลุมความแตกต่างระหว่างรีดร้อนและรีดเย็น และเกณฑ์การคัดเลือกที่อยู่ใน RFQ ของคุณ

ข้อกำหนดด้านการปฏิบัติตามข้อกำหนด เอกสาร และการจัดส่ง

ใบเสนอราคาที่ไม่มีใบรับรองวัสดุและรายงานผลการทดสอบถือเป็นราคา ไม่ใช่ข้อเสนอ RFQ ควรแสดงรายการเอกสารที่พิสูจน์ว่าผลิตภัณฑ์จะทำงานตามที่เสนอมาและทำให้การส่งมอบมีเงื่อนไขการยอมรับ

ความสามารถในการตรวจสอบย้อนกลับเชื่อมโยงชุดงานที่ส่งมอบกับวันที่ผลิตและประวัติวัสดุ หากไม่มีสิ่งนี้ จะไม่สามารถระบุหรือตรวจสอบพุกที่เสียหายได้ในขณะที่ส่วนหน้าอาคารยังคงใช้งานอยู่

1. ใบรับรองวัสดุสำหรับทุกเกรดที่ใช้ในวงเล็บหรือช่อง
2. รายงานการทดสอบโหลดหรือการคำนวณคงที่พร้อมปัจจัยด้านความปลอดภัยที่กำหนด
3. รายงานการตรวจสอบมิติยืนยันความคลาดเคลื่อนที่ระบุไว้
4. การตรวจสอบความหนาของชั้นเคลือบหรือการรักษาพื้นผิว
5. การบรรจุ การทำเครื่องหมาย และข้อกำหนดในการส่งมอบสินค้าเพื่อการส่งออก

RFQ ที่สมบูรณ์เป็นเครื่องมือควบคุมคุณภาพที่ถูกที่สุดในโครงการส่วนหน้าอาคาร โดยจะแปลงแนวคิดทางสถาปัตยกรรมให้เป็นภาระผูกพันของซัพพลายเออร์ที่บังคับใช้ได้ และป้องกันการทดแทนวัสดุและรูปทรงที่ทำให้เกิดความล้มเหลวในการหุ้มส่วนใหญ่

คำถามที่พบบ่อยเกี่ยวกับการจัดซื้อระบบผนังอาคาร

พารามิเตอร์ใดที่มักหายไปจาก RFQ สำหรับหุ้มส่วนหน้าอาคาร

เกรดวัสดุและพิกัดความเผื่อในการปรับคือสิ่งที่ละเว้นที่พบบ่อยที่สุด 2 ประการ RFQ จำนวนมากตั้งชื่อประเภทขายึด แต่ไม่ใช่เกรดสแตนเลสหรือช่วงการปรับเปลี่ยนที่ไซต์งานที่อนุญาต ทำให้ซัพพลายเออร์มีอิสระในการเสนอราคาชิ้นส่วนที่ถูกกว่าในการผลิต แทนที่จะเป็นชิ้นส่วนที่ตรงกับโครงสร้าง

RFQ ควรระบุเกรดสเตนเลสสำหรับฉากยึดทุกอันหรือไม่

ขายึดทุกตัวจำเป็นต้องมีการตัดสินใจเลือกวัสดุ แต่คำตอบก็ไม่ใช่สแตนเลสเสมอไป ฉากยึดชุบสังกะสีแบบจุ่มร้อนสามารถใช้งานได้ในทางเทคนิคในสภาพพื้นที่แห้ง ในขณะที่ด้านหน้าอาคารชายฝั่งและอุตสาหกรรมโดยปกติต้องใช้สเตนเลส 304 หรือ 316 RFQ ต้องระบุเกรดอย่างชัดเจนเพื่อให้ราคาเสนอทั้งหมดมีการเปรียบเทียบบนพื้นฐานเดียวกัน

ผู้ซื้อสามารถตรวจสอบข้อมูลการโหลดที่ซัพพลายเออร์ให้ได้อย่างไร

ถามพื้นฐานของค่าที่ระบุ การตอบสนอง RFQ ที่เชื่อถือได้ประกอบด้วยรายงานการทดสอบ บันทึกการคำนวณ หรือมาตรฐานที่ใช้ทดสอบผลิตภัณฑ์ และจะแยกแยะค่าลักษณะเฉพาะจากความต้านทานการออกแบบได้อย่างชัดเจน หากซัพพลายเออร์ไม่สามารถแสดงหลักฐานนี้ได้ ให้ถือว่าค่าโหลดที่เสนอเป็นค่าที่ไม่ได้รับการยืนยัน

RFQ สำหรับช่องสัญญาณ Anchor แบบ Cast-in ควรมีอะไรบ้าง

ประเภทโปรไฟล์ (รีดร้อนหรือรีดเย็น) เกรดวัสดุ ความยาวของราง รายละเอียดการยึด ขนาดสลักเกลียวตัว T ทิศทางการรับน้ำหนักและระยะห่างขอบ ระดับความแข็งแรงของคอนกรีต และการป้องกันการกัดกร่อน พารามิเตอร์เหล่านี้ร่วมกันกำหนดว่าสามารถติดตั้งและยึดช่องสัญญาณโดยมีความต้านทานตามที่การออกแบบคาดหวังได้หรือไม่
