สลักเกลียวแบบกลไก

ตัวเครื่องทรงกรวยของหัวสกรูเข้ากับปลอกสวม และวางปะเก็นและน็อตไว้เพื่อสร้างพุกที่สมบูรณ์ ตัวปลั๊ก; ปลอกพุกมีบล็อกลิ่มที่ยื่นออกมาซึ่งทำงานร่วมกับผนังรูเพื่อสร้างความต้านทานแรงเสียดทานเมื่อติดตั้ง โครงสร้างมีการออกแบบที่เรียบง่ายและมีโครงสร้างที่เหมาะสม เหมาะสำหรับการติดตั้งที่รวดเร็วและโปร่งใส เหมาะสำหรับท่อทุกชนิด ถนน ถาดเคเบิล กระดูกงูเหล็กน้ำหนักเบา และระบบแขวนหลังคาอื่นๆ วัสดุ: สกรูทำจากเหล็กกล้าคาร์บอนคุณภาพสูงและสแตนเลสโดยหัวเย็น และปลอกทำจากเหล็กคาร์บอนโดยการกดเย็น คำแนะนำในการติดตั้ง 1. กำหนดความลึกในการยึดที่มีประสิทธิภาพและใช้สว่านเพื่อเจาะรูในพื้นผิวคอนกรีต 2. หลังจากเจาะรูแล้ว ให้ใช้ปั๊มลมหรือกระบอกลมแบบแมนนวลเพื่อทำความสะอาดฝุ่นและทรายในรู 3. ตามข้อกำหนดของสลักเกลียวที่ขยายได้เอง ให้ใช้สว่านกระแทกเพื่อเจาะรู และความลึกของรูคือความลึกที่มีประสิทธิภาพ 4. ใส่สลักเกลียวเข้าไปในรูเชื่อมต่อ จากนั้นถอดปะเก็นและน็อตหกเหลี่ยมออก ใช้เครื่องมือซ็อกเก็ตเชื่อมต่อค้อนไฟฟ้ากระแทกแบบพิเศษเพื่อให้ตรงกับรูกุญแจของปลอกสลักเกลียว จากนั้นเริ่มขยายรู 5. หัวพุกจะค่อยๆ ขยายตัวภายใต้แรงกดกระแทก เมื่อตัวพุกถึงค่าการเคลื่อนที่ที่ตั้งไว้ตามทิศทางตามแนวแกน แสดงว่ารูโพรงได้ถูกขยายออก ถอดชุดเครื่องมือ ติดตั้งปะเก็น และน็อต แล้วใช้ประแจทอร์คขันให้แน่นตามค่าที่ออกแบบ เมื่อถึงค่าการออกแบบ การติดตั้งจะเสร็จสมบูรณ์ แผนภาพการติดตั้ง ①การเจาะ; ②ทำความสะอาดฝุ่น 3. ใส่ดอกสว่านคว้านด้านหลังเข้าไปในรู ④ปรับปลอกตำแหน่งเพื่อตั้งค่าการกระจัด S และกำหนดเส้นผ่านศูนย์กลางการขยาย D ⑤ เชื่อมต่อแหล่งพลังงานการเจาะกระแทกเพื่อเริ่มการรีมรู เมื่อแกนส่งกำลังเคลื่อนตามแนวแกนลงไปจนถึงระดับการเคลื่อนที่ที่ตั้งไว้ การรีมจะเสร็จสมบูรณ์ ⑥ใส่สลักเกลียว ⑦สอดปลอกผ่านหัวของสลักเกลียวแล้วตีปลอกด้วยค้อนเพื่อให้ส่วนต่อขยายของหัวพุกเปิดออกและสัมผัสกับช่องที่ขยายจนสุดเพื่อสร้างกลไกการล็อค ⑧ใส่น็อตปะเก็น ใช้แรงบิดด้วยประแจเพื่อให้ได้แรงบิดตามการออกแบบ และการติดตั้งก็เสร็จสมบูรณ์

รับใบเสนอราคา

ฮาร์ดแวร์ยึดเชิงกล

สลักเกลียวแบบกลไก

พุกเชิงกลชนิดขยายตัวสำหรับคอนกรีตและอิฐก่อแข็ง | การตั้งค่าที่ควบคุมด้วยแรงบิด

เหล็กคาร์บอน / สแตนเลส M6 ถึง M24 คอนกรีตและอิฐแข็ง

ภาพรวมผลิตภัณฑ์

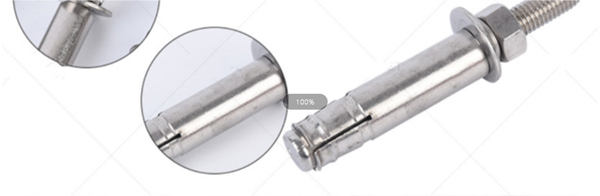

สลักเกลียวยึดเชิงกลเป็นพุกแบบขยายที่พัฒนาความสามารถในการจับยึดผ่านกลไกลิ่มที่ควบคุมด้วยแรงบิดภายในรูที่เจาะไว้ล่วงหน้า พุกประกอบด้วยแกนเกลียวหรือสลักเกลียว ปลอกหรือคลิปขยาย และกรวยที่ปลายฝัง เมื่อขันน็อตหรือหัวโบลต์ให้แน่นตามแรงบิดที่กำหนด กรวยจะถูกดึงเข้าไปในส่วนต่อขยาย โดยกดเข้ากับผนังรูและสร้างกลไกอินเตอร์ล็อค การออกแบบนี้เหมาะกับพื้นผิวคอนกรีตแข็งและพื้นผิวก่ออิฐฉาบปูน และให้ความสามารถในการรับน้ำหนักได้ทันทีโดยไม่ต้องใช้เวลาบ่มตัวของกาว มีจำหน่ายในเหล็กกล้าคาร์บอนเคลือบสังกะสีหรือสังกะสีแบบจุ่มร้อน และในเกรดสแตนเลสสำหรับสภาพเปิดโล่งหรือชื้น เส้นผ่านศูนย์กลางของสลักเกลียวมีตั้งแต่ M6 ถึง M24 โดยมีความยาวพุกที่เลือกตามความลึกของการฝังและความหนาของฟิกซ์เจอร์ พุกเชิงกลมักใช้กับฉากยึดส่วนหน้าอาคาร การเชื่อมต่อโครงสร้าง การยึดอุปกรณ์ และงานชั่วคราว การผลิตได้รับการสนับสนุนโดยทีมงานแม่พิมพ์และเครื่องมือภายในบริษัท ช่วยให้สามารถพัฒนาตามแบบหรือตัวอย่างของลูกค้า พร้อมการตรวจสอบยืนยันโดยใช้ห้องปฏิบัติการของบริษัทและอุปกรณ์ทดสอบขั้นสูง

ประเภท สมอขยายตัวทางกล

การตั้งค่า ควบคุมแรงบิดได้

พื้นผิว คอนกรีตอิฐแข็ง

ช่วงเส้นผ่านศูนย์กลาง M6 ถึง M24

การปรับแต่ง ภาพวาดหรือตัวอย่างได้รับการยอมรับ

ข้อได้เปรียบหลัก

ความสามารถในการรับน้ำหนักทันที กลไกล็อคจะพัฒนาแรงยึดทันทีหลังการใช้แรงบิด โดยไม่มีระยะเวลาการแข็งตัวของกาวก่อนโหลด

การติดตั้งที่ตรวจสอบแรงบิดได้ การตั้งค่า torque can be checked after installation, providing a direct indicator of correct anchor engagement for inspection records.

การแก้ไขที่ถอดออกได้ สามารถถอดสตั๊ดหรือโบลต์ออกและถอดออกได้เมื่อต้องมีการยึดชั่วคราวหรือการปรับเปลี่ยนในภายหลัง ไม่เหมือนระบบหล่อเข้า

ตัวเลือกวัสดุสำหรับการสัมผัส ตัวเลือกเหล็กคาร์บอนชุบสังกะสีและจุ่มร้อนครอบคลุมเงื่อนไขมาตรฐาน ในขณะที่เกรดสแตนเลสเหมาะกับการใช้งานในที่ชื้น ชายฝั่ง หรือทางสถาปัตยกรรม

การสนับสนุนการพัฒนาแบบกำหนดเอง ผลิตภัณฑ์สามารถพัฒนาและผลิตตามแบบหรือตัวอย่างของลูกค้า โดยมีทีมงานแม่พิมพ์และเครื่องมือที่ครอบคลุมรูปร่าง ขนาด และข้อกำหนดวัสดุต่างๆ

อุปทานที่ผลิตเอง ผลิตภัณฑ์ทั้งหมดผลิตขึ้นภายในบริษัท ทำให้สามารถกำหนดราคาและกำหนดการผลิตได้โดยตรง โดยมีกำลังการผลิตมากกว่า 2,000 ตันต่อปีและเป็นผลิตภัณฑ์ที่ตรงตามมาตรฐานสากล

ลักษณะผลิตภัณฑ์

ประเภทสมอ สมอขยายตัวทางกล กลไกลิ่มหรือคลิป

ขนาดเกลียว M6, M8, M10, M12, M16, M20, M24 ขนาดที่กำหนดเองตามคำขอ

วัสดุ เหล็กกล้าคาร์บอน AISI 304, AISI 316L ต่อชั้นเรียนการสัมผัส

การตกแต่งพื้นผิว ชุบสังกะสี, จุ่มร้อนชุบสังกะสี, ทู่ ความหนาของชั้นเคลือบจะแตกต่างกันไป

พื้นผิว คอนกรีตแข็งและอิฐแข็ง ไม่ใช่สำหรับบล็อกกลวง

วิธีการตั้งค่า ประแจวัดแรงบิดหรือตัวกระแทกกระแทก ตามข้อกำหนดของพุก

การตรวจสอบคุณภาพ ห้องปฏิบัติการและอุปกรณ์ทดสอบภายในองค์กร การตรวจสอบมิติและกลไก

มาตรฐาน สินค้าได้มาตรฐานสากล เอกสารตามคำขอ

สถานการณ์การใช้งาน

01 ตัวยึดส่วนหน้าและเฟรมย่อยยึดกับคอนกรีต

02 แผ่นฐานเชื่อมต่อโครงสร้างเหล็ก

03 อุปกรณ์เครื่องจักรกลและการซ่อมเครื่องจักร

04 ส่วนรองรับท่อ ถาดสายเคเบิล และที่แขวนท่อ

05 งานชั่วคราวและการติดตั้งไซต์งานที่ต้องรื้อถอน

06 ราวจับและราวยึดเสาราวบันได

บันทึกการติดตั้งและโครงการ

เส้นผ่านศูนย์กลางและความลึกของรู เจาะให้ได้ขนาดเส้นผ่านศูนย์กลางและความลึกที่ระบุไว้สำหรับขนาดพุก ความลึกของรูควรเกินความลึกของการฝังเพื่อให้พุกอยู่ใต้พื้นผิวตามที่ต้องการ

การทำความสะอาดรู ขจัดฝุ่นจากการเจาะด้วยแปรงแล้วเป่าออกก่อนการตั้งค่า ฝุ่นที่ตกค้างจะช่วยลดแรงเสียดทานและลดความสามารถในการรับน้ำหนักที่ได้รับ

การประยุกต์ใช้แรงบิด ขันให้แน่นตามแรงบิดที่ระบุโดยใช้ประแจที่ปรับเทียบแล้ว การขยายขีดจำกัดภายใต้การกระชับ การขันแน่นเกินไปอาจทำให้ด้ายหรือวัสดุพิมพ์เสียหายได้

ขีดจำกัดขอบและระยะห่าง คำนึงถึงระยะห่างขอบขั้นต่ำและระยะห่างจุดยึดสำหรับวัสดุพิมพ์ ระยะห่างของขอบที่ลดลงจะทำให้ความจุลดลง และควรได้รับการตรวจสอบในการคำนวณทางโครงสร้าง

ขนาดและเกรดที่กำหนดเอง ความยาว เส้นผ่านศูนย์กลาง หรือเกรดวัสดุที่ไม่ได้มาตรฐานสามารถพัฒนาได้จากแบบหรือตัวอย่าง ทีมงานเครื่องมือจะตรวจสอบรูปทรง และดำเนินการตรวจสอบในห้องปฏิบัติการภายในองค์กร

การจัดหาและเอกสาร ผลิตภัณฑ์ทั้งหมดผลิตขึ้นเอง ทำให้สามารถกำหนดราคาโดยตรงและกำหนดเวลาได้อย่างมั่นคง กำลังการผลิตต่อปีเกิน 2,000 ตัน และผลิตภัณฑ์ได้รับการผลิตตามมาตรฐานสากลพร้อมเอกสารประกอบตามคำขอ

คำถามที่พบบ่อย

พุกเชิงกลแตกต่างจากพุกเคมีอย่างไร

พุกเชิงกลจะพัฒนาขีดความสามารถผ่านการขยายทางกายภาพกับผนังรู โดยสามารถรับน้ำหนักได้ทันทีหลังจากการบิด พุกเคมีอาศัยการยึดติดด้วยกาว ซึ่งต้องใช้เวลาในการแข็งตัว และไวต่อความสะอาดและอุณหภูมิของรู พุกเชิงกลเหมาะกับพื้นผิวที่เป็นของแข็ง ในขณะที่พุกเคมีมักนิยมใช้กับคอนกรีตกลวงหรือคอนกรีตที่แตกร้าว และสำหรับระยะขอบที่ใกล้กัน

สภาพพื้นผิวใดที่เหมาะกับสลักเกลียวพุกเชิงกล

พุกเชิงกลมีไว้สำหรับคอนกรีตแข็งและอิฐแข็ง ไม่แนะนำให้ใช้กับบล็อกกลวง คอนกรีตมวลเบา หรือพื้นผิวที่ร่วนได้ ซึ่งการขยายตัวไม่สามารถพัฒนาการเชื่อมต่อที่เชื่อถือได้ สำหรับสภาวะเหล่านี้ ควรพิจารณาพุกเคมีหรือสารละลายสลักเกลียว

เมื่อใดจึงควรระบุสแตนเลสแทนเหล็กคาร์บอนชุบสังกะสี

สแตนเลสถูกกำหนดไว้สำหรับสภาพแวดล้อมชายฝั่งทะเลและทางทะเล พื้นที่ที่มีเกลือละลายน้ำแข็ง พื้นที่ภายในที่มีความชื้น และการใช้งานทางสถาปัตยกรรมที่ไม่สามารถยอมรับผลิตภัณฑ์ย้อมสีหรือการกัดกร่อนได้ ตัวเลือกเหล็กคาร์บอนชุบสังกะสีและจุ่มร้อนโดยทั่วไปเหมาะสำหรับสภาพภายในและในที่กำบัง

สามารถผลิตขนาดพุกหรือวัสดุที่ไม่เป็นมาตรฐานได้หรือไม่?

ใช่. ผลิตภัณฑ์สามารถพัฒนาและผลิตตามแบบหรือตัวอย่างของลูกค้า เส้นผ่านศูนย์กลาง ความยาว ข้อมูลจำเพาะของเกลียว รูปทรงการขยาย และเกรดวัสดุสามารถปรับได้ โดยมีทีมแม่พิมพ์และเครื่องมือภายในองค์กรรองรับการกำหนดค่าที่ต้องการ ผลิตภัณฑ์ทั้งหมดผลิตขึ้นเอง และการตรวจสอบใช้ห้องปฏิบัติการของบริษัทและอุปกรณ์ทดสอบขั้นสูง

มีการตรวจสอบคุณภาพของพุกก่อนส่งมอบอย่างไร

มีการตรวจสอบความแม่นยำของเกลียว ขนาด รูปทรงขององค์ประกอบส่วนขยาย และสภาพการเคลือบหรือวัสดุในห้องปฏิบัติการภายในองค์กร สินค้าได้รับการผลิตตามมาตรฐานสากลและมีกำลังการผลิตมากกว่า 2,000 ตันต่อปี เพื่อรองรับกำหนดการโครงการและการสั่งซื้อซ้ำ

การพัฒนาแบบกำหนดเองจากแบบหรือตัวอย่าง | ห้องปฏิบัติการภายใน | อุปทานที่ผลิตเอง | มาตรฐานสากล | กำลังการผลิต 2,000 ตันต่อปี

บทความหมายเลข	ขนาด	หลุมเจาะ	ความลึกของจุดยึด	ฟิกซ์เจอร์ที่มีประสิทธิภาพ (มม.)	ความสามารถในการรับน้ำหนักที่เหมาะสมที่สุด กก
1001	M8 X 40/65	12	40	15	1150
1002	M8 x 50/80	12	50	15
1003	M8 X 60/100	12	60	20
1004	M10x50/80	14	50	15	1650
1005	M10 X 60/100	14	60	20
1006	M10x80/120	14	80	25
1007	M12 x 80/130	18	80	25	2500
1008	M12 x 100/150	18	100	30
1009	M12 x 110/170	18	110	40
1010	M14 x 100/150	20	100	30	3200
1011	MI4 x 120/180	20	120	40	3200
1012	M16 x 100/155	22	100	30	4300
1013	M16 x 120/185	22	120	40
1014	M16 X 140/215	22	140	50
1015	M18 x 120/180	24	120	40	5500
1016	M18 x 140/200	24	140	50	5500
1017	M20 X 150/210	28	150	30	6500
1018	M20 x 170/240	28	170	40
1019	M20 x 180/260	28	180	50
1020	M24 x 200/300	32	200	50	8500
1021	M24 x 200/320	32	200	70
1022	M24 x 200/350	32	200	100
1023	M30 x 200/300	42	200	50	1150
1024	M30 x 200/350	42	200	100
1025	M30 x 200/400	42	200	150

รุ่น	เส้นผ่านศูนย์กลางของสลักเกลียว	เส้นผ่านศูนย์กลางของสลักเกลียว	การติดตั้ง	ความยาวสลักเกลียว	ความยาวสลักเกลียว	ความลึกของการเจาะ	แรงเฉือน	แรงตัด
M8 X 50	8	8	10	50	8	35	7.19	7.32
M8 X 60	8	8	15	60	8	45
M8 X 70	8	8	15	70	8	55
M8 x 80	10	10	20	80	10	60	11.83	8.29
M8 X 100	10	10	30	100	10	80
M12 X 100	12	12	25	100	12	80	18.63	15.3
M12X110	12	12	30	110	12	90
M16X150	16	16	30	150	16	125	32.8	23.5
M16 X 200	16	16	35	200	16	160
M20 X 200	20	20	35	200	20	160	45.6	34.6
