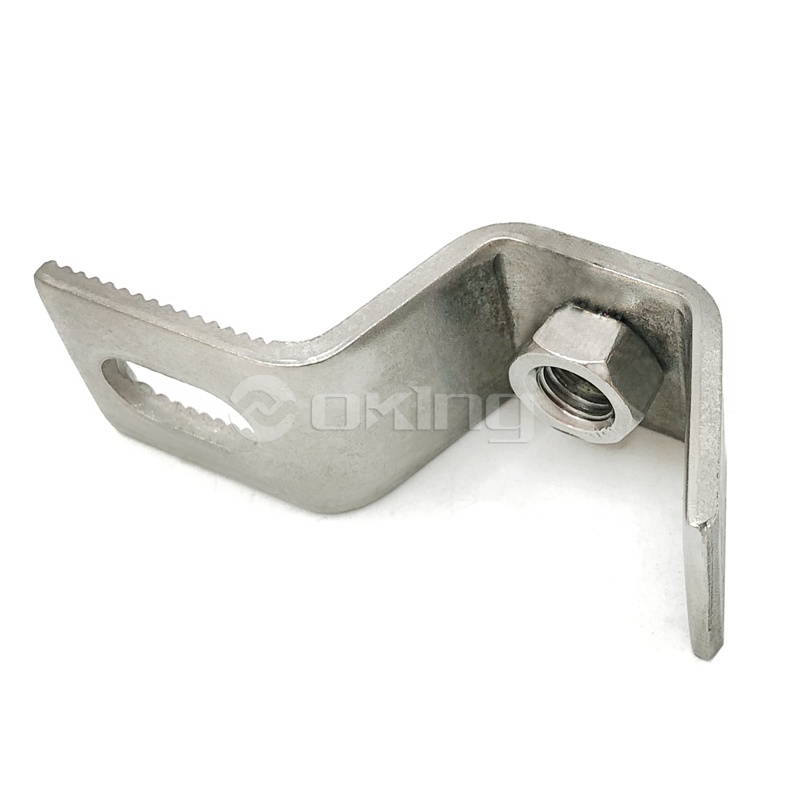

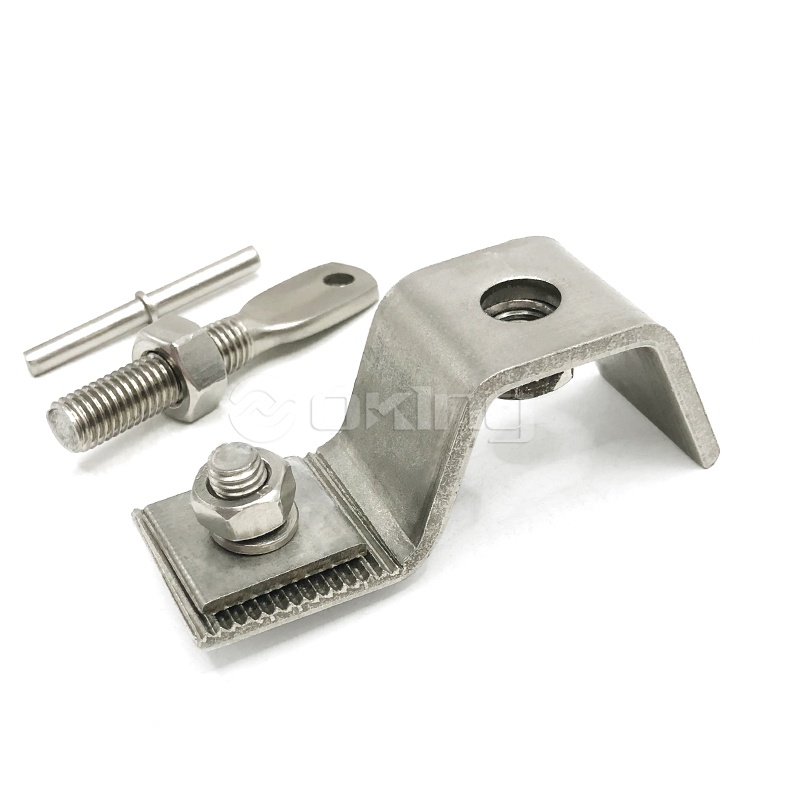

AZZ03 หินกาบยึด Z Bracket พร้อมน็อตหมุดย้ำ
AZZ03 หินกาบยึด Z Bracket พร้อมน็อตหมุดย้ำ
AZZ03 หินกาบยึด Z Bracket พร้อมน็อตหมุดย้ำ
AZZ03 หินกาบยึด Z Bracket พร้อมน็อตหมุดย้ำ
AZZ03 หินกาบยึด Z Bracket พร้อมน็อตหมุดย้ำ
AZZ03 หินกาบยึด Z Bracket พร้อมน็อตหมุดย้ำ
AZZ03 หินกาบยึด Z Bracket พร้อมน็อตหมุดย้ำ
AZZ03 หินกาบยึด Z Bracket พร้อมน็อตหมุดย้ำ
AZZ03 หินกาบยึด Z Bracket พร้อมน็อตหมุดย้ำ
AZZ03 หินกาบยึด Z Bracket พร้อมน็อตหมุดย้ำ

AZZ03 หินกาบยึด Z Bracket พร้อมน็อตหมุดย้ำ

● วัสดุ : สแตนเลส 1.4301 [A2) และ 1.4401 [A4] ● ตารางด้านบนนี้จัดทำขึ้นตามผลการทดสอบของ LGA ● โหลดที่ระบุคือโหลดความต้านทานที่มีลักษณะเฉพาะ ● โบลท์มีให้แยกต่างหาก ● แรงดันลมสูงสุด: 350 นิวตัน ● สามารถรับผลการทดสอบได้ตามคำสั่งซื้อ
รับใบเสนอราคา
ก่อนหน้า：พุก Z สแตนเลสสั่งทำพิเศษต่อไป：Z Bracket คลิปยึดหินอ่อนสําหรับผนัง
  • พารามิเตอร์
  • ติดต่อเรา

  • ขายึด AZ03 Z พร้อมน็อตหมุดย้ำสำหรับระบบซ่อมหิน

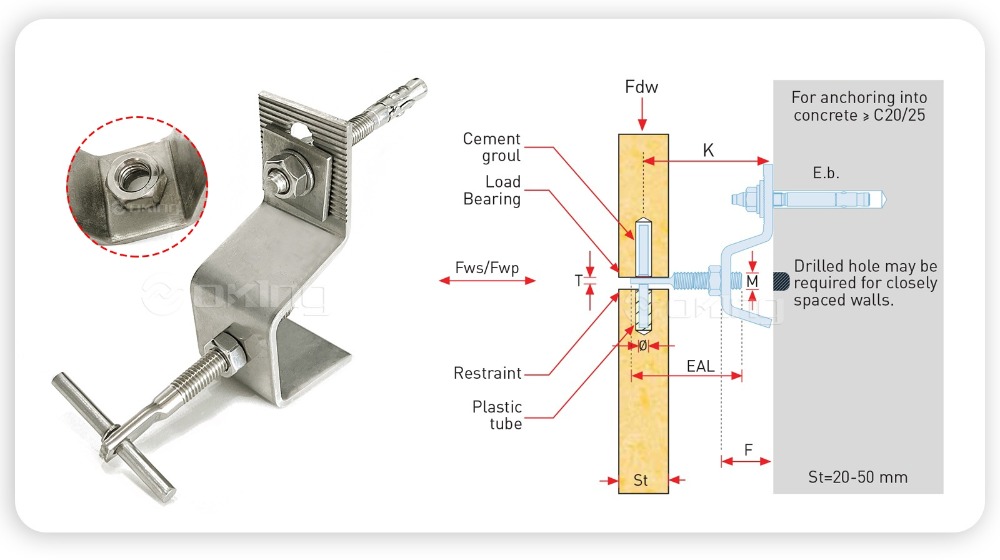

    ●รายละเอียดทางเทคนิค

    รหัสสินค้า การฉายภาพ

    นาที

    การฉายภาพ

    สูงสุด

    การฉายภาพ

    ตายแล้ว

    โหลด

    กำลังเล็ง

    ขนาด

    ลม-

    ความกดดัน

    ลม-

    การดูด

    การขยายตัว

    ขนาดสลักเกลียว

    พิน

    เส้นผ่านศูนย์กลาง

    ปรับ แขน

    ขนาดเมตริก

    ปรับ แขน

    ความหนาแบน

    ปรับ แขน

    ความยาว

    เค (มม.) K - (มม.) เค (มม.) เอฟดีดับเบิลยู (N) เอฟ (มม.) เอฟดับบลิวพี (N) เอฟดับบลิวเอส (N) Eb(มิลลิเมตร) ฟ (มม.) ม (มม.) ที (มม.) อีล(มิลลิเมตร)
    AZZ03-452 45 40 60 200 10 312 219 M8x80 5 ม10 3.5 60
    AZZ03-552 55 50 70 20 60
    AZZ03-752 75 60 90 40 70
    AZZ03-952 95 80 110 60 70
    AZZ03-553 55 45 70 300 20 468 328 M8x80 5 ม10 3.5 60
    AZZ03-753 75 60 90 40 60
    AZZ03-953 85 70 100 60 60
    AZZ03-1153 95 80 110 80 60
    AZZ03-554 55 45 70 400 10 624 437 M8x80 5 ม12 4.5 70
    AZ0Z3-754 75 60 90 20 80
    AZZ03- 954 95 80 110 40 80
    AZZ03-1154 115 100 130 60 80
    AZZ03-755 75 60 90 500 20 780 546 M8x80 5 ม12 4.5 80
    AZZ03-955 95 80 110 40 80
    AZZ03-1155 115 100 130 60 80
    AZZ03-1355 135 120 150 80 80

    สแตนเลส 201 304 316 มุมสำหรับยึดกาบหินอ่อน
    ระยะฉายระหว่าง 45 ถึง 135 มม
    โหลดได้ถึง 800N

    เหมาะสำหรับข้อต่อแนวนอนและแนวตั้ง

    ความหนาของหิน 20-50 มม

    ยึดเข้ากับผนังรับน้ำหนักด้วยสลักเกลียวขยาย และติดกับช่องด้วยสกรูตัวหนอน
    วัสดุ: 1.4571/1.4404/1.4401 (A4/AISI 316) หรือ 1.4301 (A2/AISI 304)

    ● คำอธิบายรหัสผลิตภัณฑ์
    AZZ03 - 45 2 A
    AZ03: ประเภท

    45: การฉายภาพ (มม.)

    2: โหลดที่ตายแล้ว (x10 กิโลกรัม)

    ตอบ: รูปร่าง

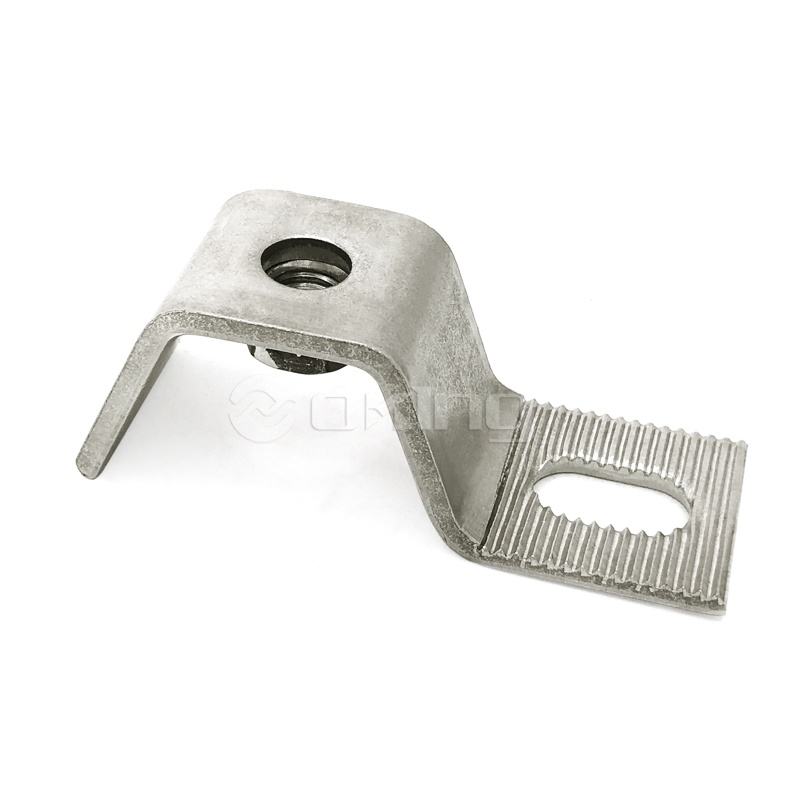

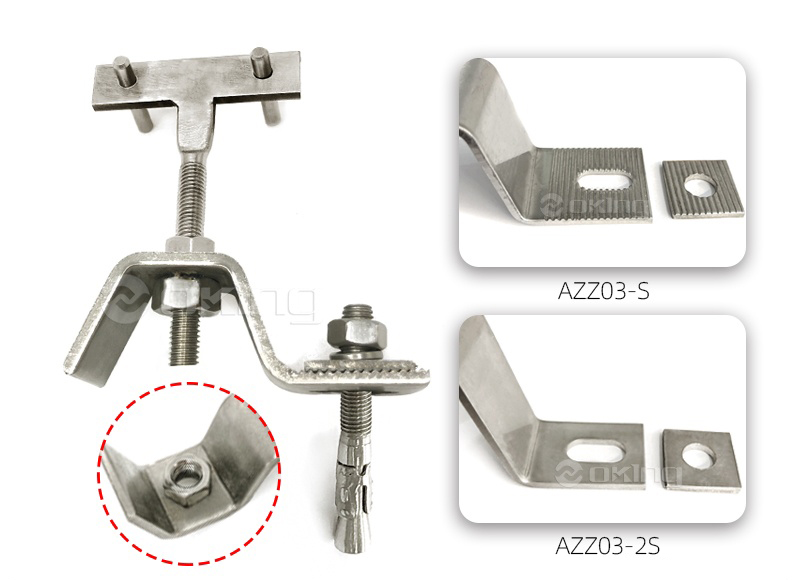

    AZZ03-S
    ประเภท with riveted nut. Serrated with serrated washer.
    AZZ03-2S

    ประเภท with riveted nut. Without serrationwith plain washer.

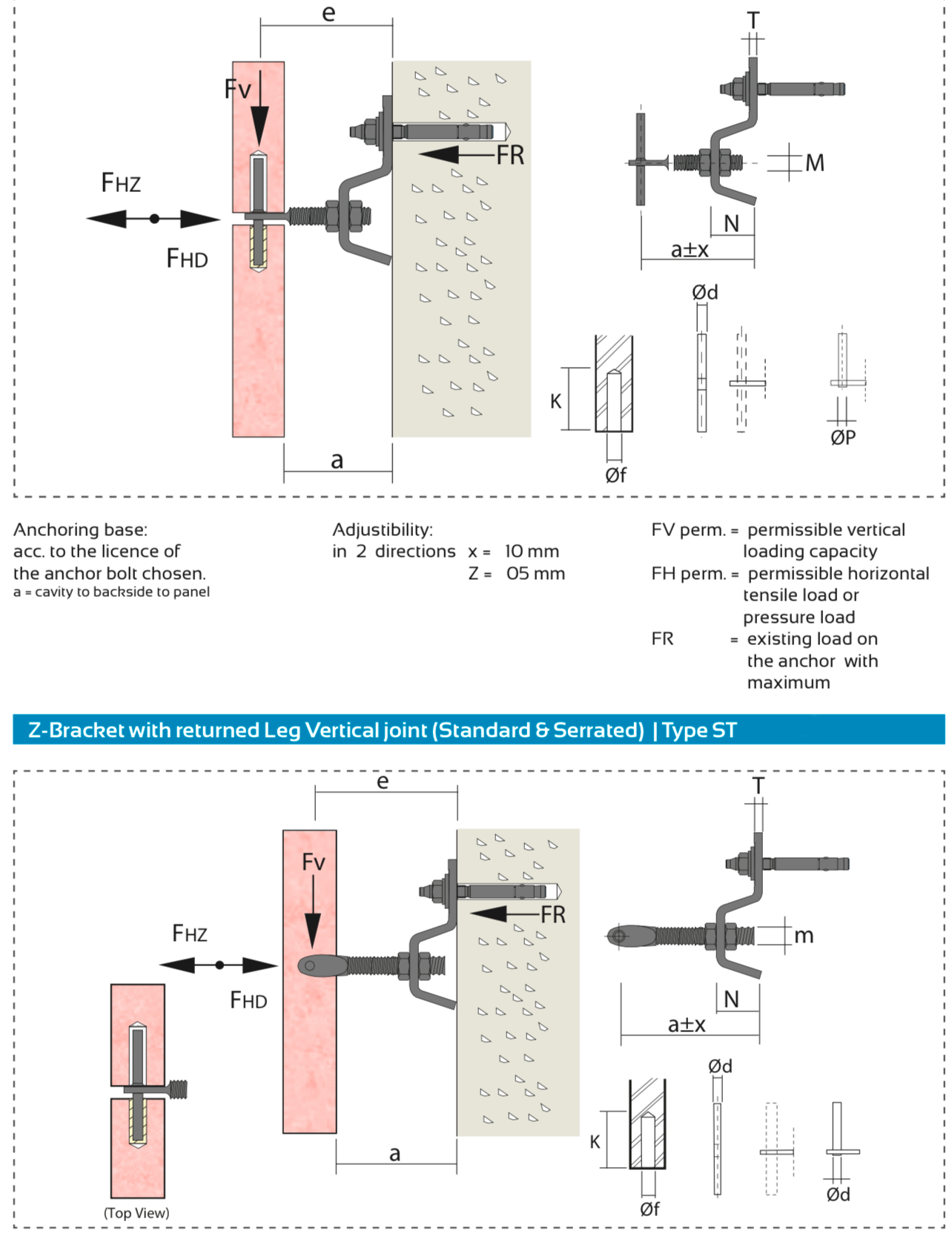

    ●การติดตั้ง

    การติดตั้งที่ข้อต่อแนวนอน                              การติดตั้งที่ข้อต่อแนวตั้ง

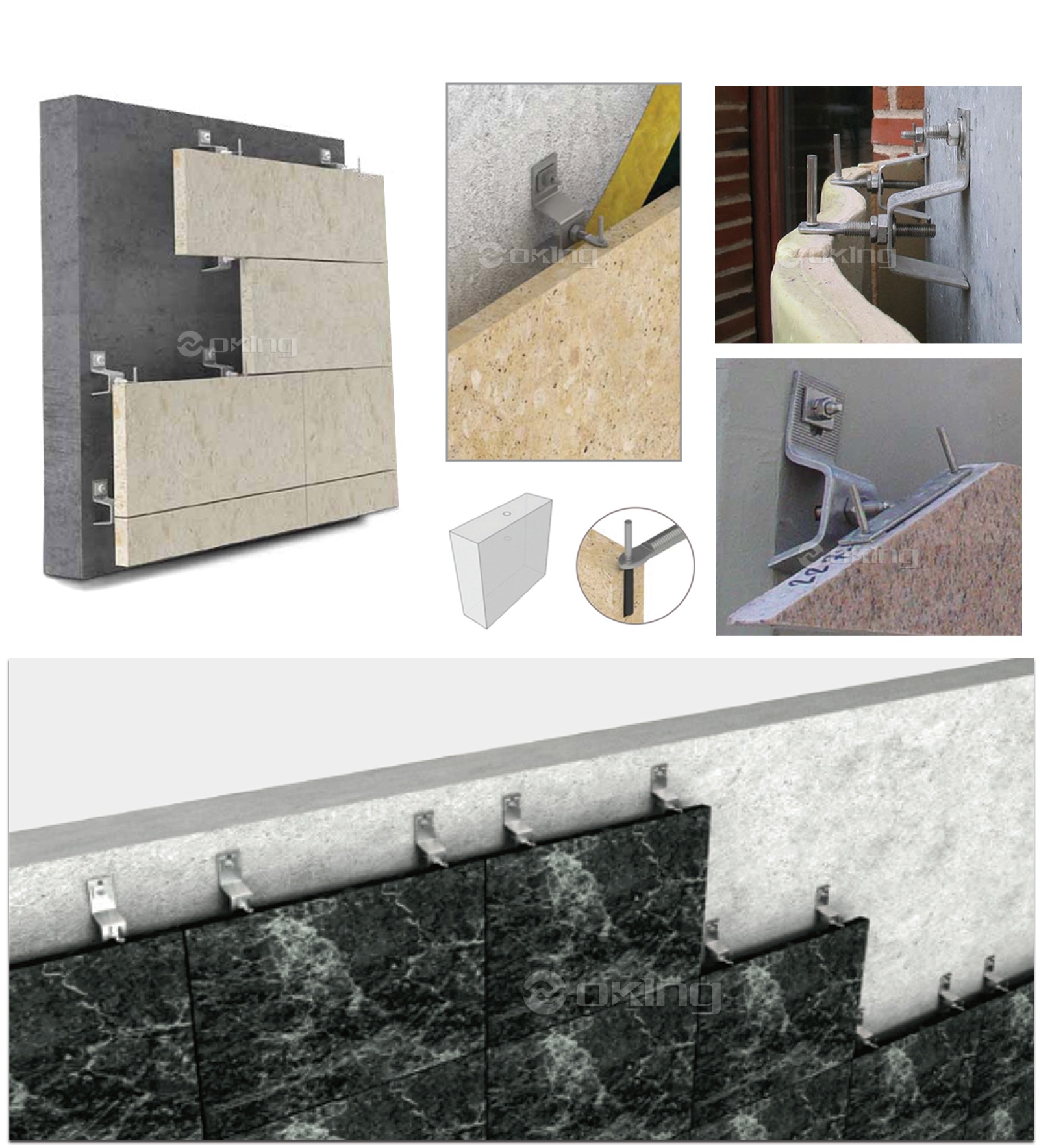

    ●การสมัคร

    ตัวอย่างการใช้งานสำหรับพุกสลัก พุกยึดกับผนังรับน้ำหนักด้วยสลักเกลียวขยาย

    หากต้องการยึดพุกเข้ากับผนังแยก จะต้องตัดการแยกส่วนก่อน หลังจากยึดแล้ว ต้องใส่ชิ้นส่วนแยกที่ตัดออกกลับเข้าไป และต้องปิดผนึกชิ้นส่วนแยกเพื่อลดการเชื่อมเย็น

    ฮาร์ดแวร์หุ้มหิน
    AZZ03 หินกาบยึด Z Bracket พร้อมน็อตหมุดย้ำ
    การออกแบบน็อตหมุดย้ำในตัว | เรขาคณิตโปรไฟล์ Z | รองรับหินหนัก
    เอไอเอส 304 / 316L น็อตยึด M6-M12 รับน้ำหนักได้สูงสุด 18 kN ประกอบไว้ล่วงหน้า
    ✦

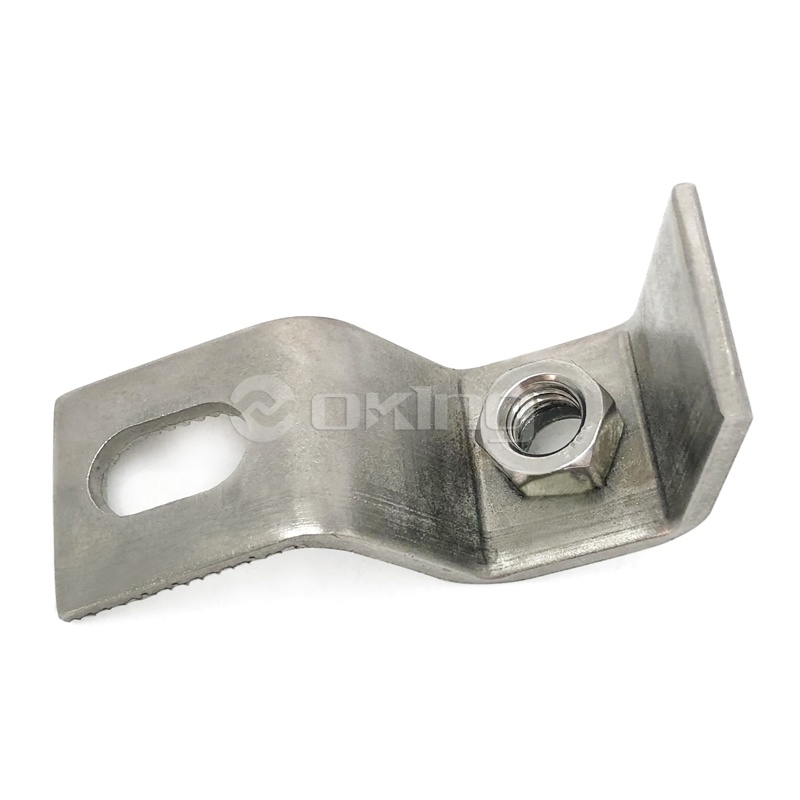

    AZ03 ขายึด Z
    พร้อมน็อตยึด · ประกอบไว้แล้ว
    ◈

    ตัวยึด Z แบบยึดผนังหิน AZZ03 พร้อมน็อตหมุดย้ำเป็นส่วนประกอบรองรับที่ประกอบไว้ล่วงหน้าซึ่งออกแบบมาเป็นพิเศษสำหรับระบบหุ้มด้วยหินหนัก รูปทรง Z-profile ให้ความสามารถในการติดตั้งแบบเยื้องศูนย์ ช่วยให้สามารถติดตั้งแผงหินได้ในระยะห่างที่ควบคุมได้จากพื้นผิวของอาคาร น็อตหมุดย้ำในตัวได้รับการติดตั้งมาจากโรงงานบนฉากยึด ทำให้ไม่จำเป็นต้องวางน็อตแยกระหว่างการติดตั้ง และลดเวลาในการประกอบที่ไซต์งาน น็อตยึดให้การเชื่อมต่อแบบเกลียวยึดสำหรับโบลต์ยึดแผง ช่วยให้มั่นใจได้ถึงการใช้แรงบิดที่สม่ำเสมอ และป้องกันการหมุนของน็อตในระหว่างการขันให้แน่น ผลิตจากสเตนเลส AISI 304 หรือ 316L ขายึดมีความต้านทานการกัดกร่อนเต็มรูปแบบสำหรับการใช้งานทั้งภายในและภายนอก รูปร่าง Z ประกอบด้วยแผ่นเสริมแรงที่ต้านทานการโค้งงอและแรงบิดจากแรงลมและแรงตายของแผง ขายึดมีให้เลือกใช้กับความยาวขาและความหนาของวัสดุที่หลากหลาย เพื่อรองรับความต้องการเฉพาะของโครงการ

    ข้อได้เปรียบหลัก
    น็อตหมุดย้ำในตัว น็อตที่ติดตั้งจากโรงงานช่วยลดการวางน็อตแยกระหว่างการติดตั้ง ลดเวลาในการประกอบที่ไซต์งานและรับประกันการใช้แรงบิดที่สม่ำเสมอ
    การรักษาความปลอดภัยเธรดเชลย น็อตยึดป้องกันการหมุนระหว่างการขันโบลท์ รักษาภาระของแคลมป์ภายใต้การสั่นสะเทือนและวงจรความร้อนโดยไม่คลายตัว
    ความจุหินหนัก โปรไฟล์ Z เสริมแรงรองรับแผงหินได้ถึง 18 kN ต่อวงเล็บ การออกแบบที่ไม่มีเป้าเสื้อกางเกงทำให้มีขนาดกะทัดรัดแต่ยังคงความแข็งแกร่งไว้
    ประกอบไว้ล่วงหน้า delivery ขายึดและน็อตที่ให้มาเป็นชุดเดียว ลดการจัดการส่วนประกอบและลดความเสี่ยงที่ตัวยึดจะสูญหายที่ไซต์งาน
    ลักษณะผลิตภัณฑ์
    ◈ ประเภทโปรไฟล์ โปรไฟล์ Z พร้อมแผ่นเสริมความแข็งแรง
    ◈ ขนาดน็อตยึด M6 · M8 · M10 · M12 (ขนาดกำหนดเองได้)
    ◈ ความหนาของวัสดุ 3.0 · 4.0 · 5.0 · 6.0 · 8.0 มม
    ◈ ความยาวขา 80 · 100 · 120 · 150 · 200 มม. (เท่ากันหรือไม่เท่ากัน)
    ◈ เกรดสแตนเลส เอไอเอส 304 · เอไอเอส 316L
    ◈ การตกแต่งพื้นผิว ผ้าซาติน · ขัดเงา · พ่นด้วยลูกปัด · ดอง
    การอ้างอิงความสามารถในการรับน้ำหนัก
    น็อตหมุดย้ำ M8 (ตัวยึด 4 มม.)
    8.5 กิโลนิวตัน
    น็อตหมุดย้ำ M10 (ตัวยึด 5 มม.)
    14.0 กิโลนิวตัน
    น็อตหมุดย้ำ M12 (ตัวยึด 6 มม.)
    18.5 กิโลนิวตัน
    น็อตหมุดย้ำ M10 (316L, 5 มม.)
    15.5 กิโลนิวตัน
    สถานการณ์การใช้งาน
    ด้านหน้าของอาคารสูงที่ปูด้วยหินอ่อน หินแกรนิต หรือหินปูน
    ระบบตะแกรงกันฝนแบบระบายอากาศซึ่งต้องมีการติดตั้งแบบออฟเซ็ตสำหรับช่องฉนวน
    อาคารพาณิชย์และสถาบันที่มีแผ่นไม้อัดหินธรรมชาติ
    โครงการปรับปรุงที่มีการเปลี่ยนหรืออัพเกรดการหุ้มหินที่มีอยู่
    สถาปัตยกรรมชายฝั่งที่ต้องการการป้องกันการกัดกร่อนของเหล็กกล้าไร้สนิม 316L
    ◊
    การประยุกต์ใช้งานหุ้มหิน
    หินอ่อน · หินแกรนิต · หินปูน
    บันทึกการติดตั้งและวิศวกรรม
    แรงบิดของน็อตยึด แรงบิดสูงสุดสำหรับน็อตยึด: M8 18 Nm, M10 35 Nm, M12 55 Nm อย่าใช้แรงบิดเกินที่กำหนดเพื่อหลีกเลี่ยงการหมุนน็อตหรือการปอกเกลียว
    อินเตอร์เฟซของพื้นผิว การยึดฉากยึดกับพื้นผิวคอนกรีตหรือเหล็กโดยใช้พุกขยายหรือสลักเกลียว ความแข็งแรงของพื้นผิวขั้นต่ำ C20/25 สำหรับงานคอนกรีต
    สิ่งที่แนบมากับแผง แผงหินยึดด้วยน็อตหมุดย้ำโดยใช้สลักเกลียวสแตนเลส ใช้สารป้องกันการยึดเกาะเพื่อป้องกันการครูดบนเกลียวสแตนเลส
    ที่พักร้อน รูเจาะที่ขาตัวยึดช่วยให้เคลื่อนที่ได้ ±6 มม. ในแต่ละทิศทาง สำหรับแผงที่มีขนาดเกิน 1800 มม. จำเป็นต้องมีข้อต่อในการเคลื่อนที่เพิ่มเติม
    คำถามที่พบบ่อย
    ▸ ข้อดีของน็อตหมุดย้ำมากกว่าน็อตมาตรฐานและแหวนรองคืออะไร?
    น็อตยึดตรึงอยู่กับตัวยึดอย่างถาวร ทำให้ไม่จำเป็นต้องแยกน็อตระหว่างการติดตั้ง เพื่อป้องกันไม่ให้น็อตหมุนหรือหล่นระหว่างการขันโบลต์ ทำให้มั่นใจได้ถึงการใช้แรงบิดที่สม่ำเสมอ การเชื่อมต่อแบบหมุดย้ำยังให้จุดยึดที่ปลอดภัยยิ่งขึ้น ซึ่งต้านทานการคลายตัวที่เกิดจากแรงสั่นสะเทือนเมื่อเวลาผ่านไป สำหรับระบบหุ้มด้วยหิน สิ่งนี้แปลเป็นการปรับปรุงความปลอดภัยของแผงในระยะยาว และลดความต้องการในการบำรุงรักษา
    ▸ น็อตหมุดย้ำติดตั้งอยู่บนขายึดอย่างไร?
    น็อตหมุดได้รับการติดตั้งจากโรงงานโดยใช้กระบวนการตอกหมุดไฮดรอลิก ตัวน็อตถูกสอดผ่านรูที่เจาะอย่างแม่นยำในตัวยึด และเปลี่ยนรูปภายใต้แรงกดที่ควบคุมเพื่อสร้างระบบล็อคแบบกลไกถาวร กระบวนการนี้ดำเนินการที่โรงงานผลิตของ Jiangsu Aozheng Metal Products Co., Ltd. เพื่อให้มั่นใจในคุณภาพและการจัดตำแหน่งที่สม่ำเสมอ ไม่จำเป็นต้องตอกหมุดในสถานที่
    ▸ AZZ03 รองรับตุ้มน้ำหนักแผงหินใดบ้าง
    AZZ03 รองรับแผงหินได้ถึง 18 kN ต่อขายึด ขึ้นอยู่กับขนาดน็อตหมุดย้ำและความหนาของวัสดุ สำหรับแผงหินแกรนิตทั่วไปขนาด 1200 x 600 x 30 มม. ที่มีน้ำหนักประมาณ 60 กก. ขายึด M10 สี่ตัวมีค่าความปลอดภัยเกิน 5.0 Jiangsu Aozheng Metal Products Co., Ltd. ให้บริการการคำนวณโครงสร้างและใบรับรองโหลดสำหรับแต่ละข้อกำหนดของโครงการ บริษัทได้จัดหาฉากยึด AZZ03 สำหรับโครงการซุ้มหินทั่วทั้งสหรัฐอเมริกา เยอรมนี ออสเตรเลีย แคนาดา และตะวันออกกลาง
    ▸ ขายึดสามารถใช้กับการวางแผงหินทั้งแนวตั้งและแนวนอนได้หรือไม่?
    ใช่. โปรไฟล์ Z ให้การรองรับทั้งสองทิศทาง สำหรับแผงแนวตั้ง จะติดตั้งฉากยึดเข้ากับวัสดุพิมพ์โดยตรง สำหรับการวิ่งแผงแนวนอน สามารถหมุนฉากยึดได้ 90 องศา หรือใช้ร่วมกับมุมรองรับเพิ่มเติม ตำแหน่งน็อตหมุดย้ำสามารถปรับแต่งได้เพื่อรองรับตำแหน่งของรูแผงต่างๆ Jiangsu Aozheng Metal Products Co., Ltd. ให้การสนับสนุนด้านวิศวกรรมเพื่อปรับการกำหนดค่าวงเล็บให้เหมาะสมสำหรับเค้าโครงแผงเฉพาะ
    EN 1090-1 การดำเนินการคลาส 3 ◈ ISO 9001:2015 ◈ เชลยน็อตยึด ◈ 2,000 ตันต่อปี ◈ ส่งออกไปยัง 40 ประเทศ
